立式冷卻器是煅燒活性石灰設備的主機之一，冷卻器主要有筒體部支撐裝置，傳動裝置組成。豎式冷卻器是煅燒活性石灰設備的主機之一，經過回轉窯煅燒后生成的石灰順次流入到鑲有耐火材料的豎式冷卻器中，冷卻器的截面為正方形，在其中均勻分布有中心冷卻風帽和分室冷卻風帽，風帽設有管道與外部的風機相連，在冷卻器的底部設有排料口，沒個排料口下有一臺電機振動卸料器，物料在冷卻器內堆積覆蓋在風帽上，并形成一定的料層厚度，冷卻風由外部風機吹入，通過風室進入風帽，從風帽竄出后與高溫物料接觸，完成熱交換，被空氣冷卻后的物料，在電機振動卸料器的作用下逐漸排出冷卻器，被物料加熱的空氣，直接由窯頭罩進入回轉窯，作為二次空氣進行煅燒。

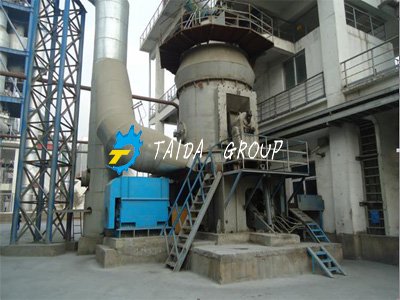

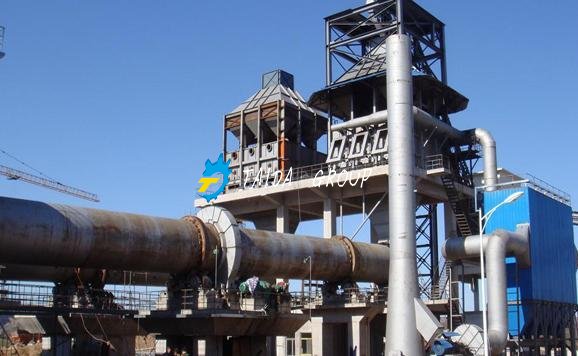

立式冷卻機展示











豎式冷卻機性能特點：


1、減少了熟料在冷卻中的二次磨塤。熟料能整體移動狀態完成冷卻并卸出。

2、縮短了冷卻時間，快速提高了二次風溫度。

3、有效的確保了孰料的性能和物理指標。

4、占地面積小，設備集中，便于維護。


立式冷卻機結構構成：


豎式冷卻器作為回轉窯煅燒工藝設備，其結構主要由窯頭罩、窯頭密封裝置、篦板裝置、傾出溜子、冷卻器主體、下部冷卻風室、風帽裝置、振動出料裝置、下料漏斗等組成。


1、筒體部

筒體由優質碳素鋼板卷制成多段，經焊接而成，筒體內部除兩端約1米長度外，均交錯裝有角型升舉式揚料板，高端有防止回料的擋料圈，螺旋葉片。

2、支撐裝置

支撐裝置支撐著回轉筒料的全部重量，并且使筒體輕放在其上安全，平穩的運轉。主要有托輪、擋輪、底座幾部分組成，擋輪用來控制筒體的軸向竄動。

3、傳動裝置

冷卻器傳動速比較大，傳動扭距大采用電磁調速電機。傳動裝置包括電動機、減速機、大齒輪、小齒輪等。


立式冷卻機工作原理：


經過回轉窯煅燒后生成的物料流入到鑲有耐火材料的豎式冷卻器中，冷卻器的截面為正方形，在其中均勻分布有中心冷卻風帽和分室冷卻風帽，風帽設有管道與外部的風機相連，在冷卻器的底部設有排料口，沒個排料口下有一臺電機振動卸料器，物料在冷卻器內堆積覆蓋在風帽上，并形成一定的料層厚度，冷卻風由外部風機吹入，通過風室進入風帽，從風帽竄出后與高溫物料接觸，完成熱交換，被空氣冷卻后的物料，在電機振動卸料器的作用下逐漸排出冷卻器，被物料加熱的空氣，直接由窯頭罩進入回轉窯，作為二次空氣進行煅燒。

立式冷卻機是石灰回轉窯煅燒生產線中不可或缺的設備之一，對物料有冷卻作用。鄭州泰達研發回轉窯已有多年歷史，經驗豐富，若您對我們的產品感興趣，詳情撥打：0371-86565118.
